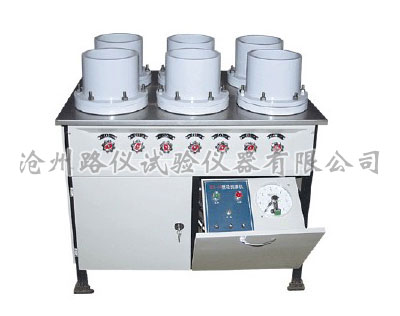

混凝土滲透儀

混凝土滲透儀應用：
　　混凝土滲透儀主要使用于混凝土抗?jié)B性能的試驗和抗?jié)B標號的測定。同時也可利用它做建筑材料透氣性的測定和質量檢查。因此了有關生產、施工、設計、教研等部門的廣泛使用。
　　混凝土滲透儀其主要特點是壓力值通過傳感器在壓力顯示儀上顯示出來，并能按設定的程序?qū)崿F(xiàn)自動升壓、自動完成試驗，減輕工作人員負擔。混凝土滲透儀均符合GB/T50081-2002《普通混凝土力學性能試驗方法標準》、T0528-94、GBJ81-85等標準要求。
混凝土滲透儀結構原理：
　　該混凝土滲透儀是根據液壓原來進行設計，以電動機拖動水泵施壓，通過管道與壓力容器，控制閥，試模座等連接。壓力由水泵輸出進入壓力容器，然后輸送到名試件系統進行加載試驗。管路中裝有電接點壓力表和電氣控制系統，通過對電接點壓力表內的電觸點的調節可以使壓力在0.1 ~4Mpa的規定范圍內進行恒壓試驗?；炷翝B透儀設有電動和手動 兩種加壓功能，每當停電工控制系統出現故障時，可采用手動（在大皮帶盤輪裝上備用手柄即可進行）加壓進行工作，從而保持試件滲透試驗的連續性。
混凝土滲透儀主要技術參數：
　　1、大工作壓力：4MPa
　　2、工作方式：自動恒壓（數顯型：自動恒壓且自動升壓）
　　3、一次可作試件數：6個
　　4、試模幾何尺寸（亦稱主模）
　　模腔上口直徑：Φ174.8mm
　　模腔下口直徑：Φ185mm
　　高度：153mm
　　要求成形模幾何尺寸（亦稱副模）
　　上口直徑：Φ175mm
　　下口直徑：Φ185mm
　　高度：150mm
　　5、柱塞泵參數：
　　流量：0.16L/min
　　6、電動機：
　　功率：120W
　　電源：380V-50HZ
　　7、外形尺寸： 950×800×950mm
　　8、質量：≈220kg
