路面滲水量測定儀

一、路面滲水量測定儀目的：
　　路面滲水量測定儀適用于測定瀝青混合料路面及碾壓成型的瀝青混合料試件的滲水系數。以檢驗路面的滲水性能及瀝青混合料的配合比設計。

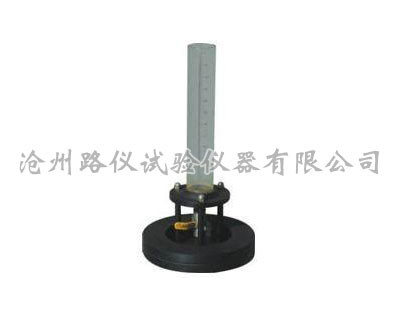

二、路面滲水量測定儀結構：
　　1、量筒 ：玻璃制成，裝于儀器的上部，容積約600mL，上面標有刻度,在100mL～500mL刻有標示線，分辨率為2mL。
　　2、上盤：玻璃管嚴密安裝在上盤上。
　　3、接管：連接量筒與底座，中間裝有不銹鋼閥門，用于試驗的開停。
　　4、底座：底座的下部有槽，安裝隨帶的膠圈。
　　5、支架：由立柱組成，起連接上盤與底座的作用。
　　6、配重塊：共2塊，每塊重約5Kg。
　　7.配件：標記環。
三、路面滲水量測定儀準備事項：
　　1、備好水桶、水、紅墨水、粉筆、掃帚等。
　　2、準備好密封材料，黃油，玻璃膩子或橡皮泥等。
　　3、按照規程T0971-93瀝青混合料試件成型法（輪碾法）制作瀝青混合料試件（試件尺寸為：30cm×30cm×5cm。）或選好測試路面。
　　在盛有潔凈水的水桶中滴入幾滴紅色。
四、路面滲水量測定儀試驗步驟：
　　1、將放置于堅實平面上的試件或待測試的路面清掃干凈。
　　2、放上標記環，用粉筆沿內環和外環分別畫出標記，取下標記環則試件表面或路面上也就留下了一個內環Φ150mm外環為Φ220mm的兩個同心圓。
　　3、將標準環放在同心圓內，并使內環標記與標準環底面相吻合
　　4、檢查同心圓是否有構造較大的部位，如有先用密封劑對這些部位的紋理進行填充，以防止?jié)B水試驗時水通過這些表面紋理滲出，從而影響到試驗結果。
　　5、在內外標記環之間抹一薄層密封材料，并用刮刀修補成內徑Φ150mm外徑為Φ220mm厚約3mm的密封材料環，修補時應壓住面積標準環使之不能移位。
　　6、將滲水儀用力壓在密封材料上，使?jié)B水儀底座與密封材料環吻合，加上2塊配重塊，以防壓力水從底座與路面之間流出。
　　7、關閉儀器閥門，向儀器閥注水，注滿標線O的位置。
　　8、將開關全部擰開，待水面下降100ｍL時開動墨水，使水變成淡紅秒表，每隔60S，讀記量筒上水位刻度一次，至水面下降500ｍL時為止。
　　9、按以上步驟在同一個檢測路段選擇5個測點測定滲水系數。取其平均值為測試結果。
　　備注：測試過程中，應觀察滲水的情況，正常情況下應該通過混合料內部空隙或被測試件的反面及四周滲出。如水從底座與密封材料間滲出，應移至干燥路面重新試驗。若試驗時水面下降至程度后基本保持不動，說明試件基本不透水或根本不透水，則在報告中注明。
