路面彎沉儀

一、路面彎沉儀概述：
　　路面彎沉儀適用于測定靜止加載時或非常慢的速度加載時路面彈性彎沉值，并能良好的反映出路面的總體強度。
二、路面彎沉儀主要參數：
　　1、路面彎沉儀總長：3.6m
　　2、杠桿比2：1
　　3、支點至前測點長：2.4m
　　4、剛度：以軸孔中心為支點，在距支點全長的三分之一處加載200g，其撓度不大于0.05mm
　　5、表精度為0.01mm 量程為1cm
　　6、此設備材質為鑄鋁
　　7、彎測沉測量范圍：0-10mm,
　　8、測量精度：±0.01mm
　　9、主要零部件材料要求：
　　A、鋁探測梁和測頭采用鑄鋁，符合ZL401 ,GB1173-74《鑄鋁合金的機械性能》
　　B、中軸套采用45#鋼GB699-65《碳素結構鋼》
　　10、裝配要求：前后杠桿連接平整、牢固，不得有松動現象，整個長度范圍內，不平整度各方面均應小于2mm
　　11、外觀要求：路面彎沉儀顏色為銀灰色，以利反光，避免溫度影響，涂漆表面應平整，色澤均勻，漆層不得有漏涂，起皺，劃傷和脫落，百分表架應電鍍，電鍍件鍍層不得有斑痕，氣泡露底和劃傷現象。
三、W路面彎沉儀結構：

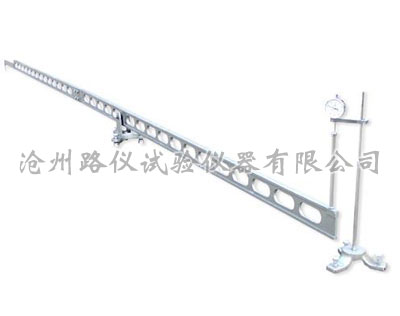

　　路面彎沉儀由前杠桿，后杠桿、底座，百分表、支架等主要部分組成。
　　路面彎沉儀使用前杠桿、后杠桿用4只M12螺栓連接，不用時將螺栓卸下，前后杠桿分開裝入箱內。后杠桿與支架座相連，杠桿與底座之間采用向心球軸承連接，克服了以住采用散彈子軸承結構不穩定、靈活性差等缺點，并加有防塵蓋，防止了灰塵和雨水的浸入，加有足夠的潤滑油脂，底座上裝有調平螺絲和水平裝置，調整方便。百分表支架上有一表夾，可根據測量時的高度進行調整，每臺儀器上配0~10mm精度百分表1只。
四、路面彎沉儀的原理：
　　1、路面彎沉值是指在車輪載荷作用下，路面所產生的垂直變形，它是反映路面強度的一項指標，路面結構愈厚，路面材料或路基的強度越高則彎沉值越小，反之則彎沉值越大，因此路面設計、施工、養護、加固等工作中制定一條既經濟又合理的方案。路面彎沉值是的手段，近年來為公路部門廣泛應用。
　　2、路面彎沉儀是采用杠桿原理制成的，用來測定汽車后軸雙輪之間的路面彎沉值。路面在負荷作用下形成局部下沉（即垂直變形），路面反映的形狀是以負荷點為中心盆形，稱之為彎沉盆。當負荷移開后彈性使路面恢復到原狀，彎沉盆消失，負荷前后的差值即稱為彎沉值。試驗證明，總彎沉和彈性彎沉不相等即負荷移開后，路面彎沉盆并不消失，路面還會存在微量的殘余變形，路面彎沉值與車速、溫度等因素有密切關系。
　　3、路面彎沉儀具有結構簡單，使用方便，，結構緊固輕便等特點。不受天氣、風力、日照等客觀條件等影響。
