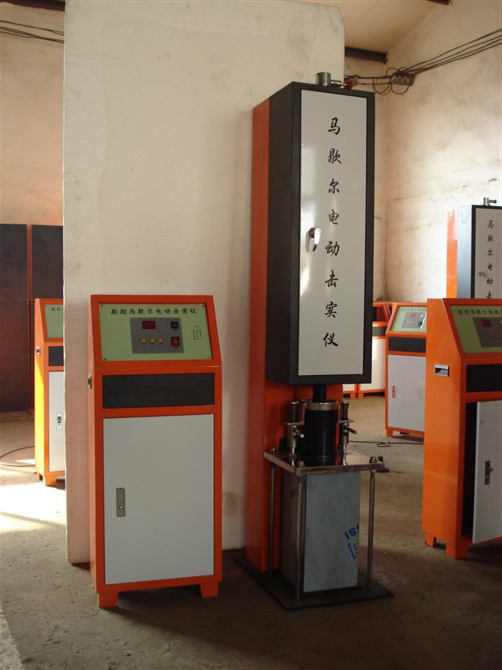

馬歇爾電動擊實儀

馬歇爾電動擊實儀

操作規程
一、先將柜后的三個插頭連線接好。“電機”要接到機柜電機輸入口，“無觸點接近開關”接到記數插口。“電源”接到電源插口，同時零線要接好。
二、以上工作做好后，拔動“予置”拔碼盤，可按需要擊實次數從1設置到99次。打開電源開關面板上數碼管顯示“00”電源顯示燈亮。
三、按下啟動鍵控制器開始工作，狀態燈亮，數碼燈顯示“00”電機轉動，提錘擊實，每擊一次數碼管加一個數，達到設置擊次后電機停止?fàn)顟B(tài)、指示燈滅。
四、按暫停鍵，工作停止，狀態指示滅，再次按啟動鍵，工作恢復正常，工作中如有異常情況可按暫停鍵，此時數碼管顯示所擊次數。一次實驗后，先按清零鍵，再按啟動鍵

主要技術指標
落錘：(475±1.5)mm
錘擊次數：60±5次/分
擊實預置數：0-99次
錘重：4536±5g
試模筒直徑：101.6mm
常見故障檢測

常見故障與排除
1 工作當中出現不提錘現象或在提錘過程中脫 錘。 檢查傳動鏈條是否松動，如松動可調節后面調整羅栓，擊實錘上彈片是否受損，需要換，挑錘塊與放錘鍵是否磨損太重。
2 顯示屏上數字顯示異?；虿挥?jì)數。 檢查上傳動輪處接近開關，是否松動或接近距離太遠。
3 在打開電源開關后整個顯示屏不顯示。 檢查電源是否正?；蚺潆娤浜蟊ｋU(xiǎn)管是否熔斷。
4 在提錘過程中，連同導向桿一并提起脫不開。 鏈條是否太松，導向桿上是否缺少潤滑油或污垢太多。

主要特點：
1、能實現自動記數，自動擊實，自動停機。
　　2、帶有掛錘座，和手動提把，可以輕松的提錘。
　　3、半自動型壓模裝置，取放模。
　　4、一體式錘頭，不會脫落，不會砸斷，開裂

適用范圍:
適用于標準擊實法制作瀝青混合料試件,以供試驗室進行瀝青混合料物理力學性質的試驗使用，也適用于馬歇爾試驗，間接抗拉試驗等使用的Φ152mm±0.2mm×115mm/Φ101.6mm±0.2mm×63.5mm圓柱體試件的成型。
使用注意事項
1．記數器以正計數方式進行計數。
2．下一次擊實時應先按下復位按鈕，再按啟動按鈕。
3．正在進行擊實需停機或機器發生故障時可按下停止按鈕,使擊實儀停止工作。
4. 應定期檢查鏈條的張緊度，如果其撓度大于10mm就應進行調整。
5. 在沒有裝混合料時,不得啟動擊實儀，不用時在試模內墊棉紗或碎紙屑。
6. 定期對鏈條、重錘滑動部分進行潤滑。
7.每次擊實結束后，應即對試模、擊實壓頭、鋼板平臺進行清洗處理。
8.應經常檢查鋼板平臺與混凝土底座的張緊度。
