一、規格與型號:
1、共有27個規格的彎心,直徑由6.5至130止。
2、能滿足直徑6.5~32的Ι-ΙV鋼的冷彎彎曲試驗要求。
3、重量:總重量 52.1Kg、、大箱重量 43.9Kg 、小箱重量 8.2Kg 、凈重 47Kg。
4、包裝箱幾何尺寸(m/m)
長×寬×高=470×350×120 長×寬×高=250×230×125
5、安裝后大尺寸 =225(m/m)

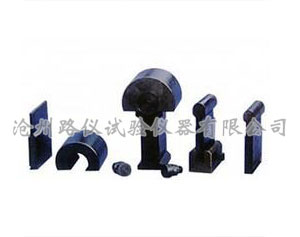

二、冷彎沖頭結構特性
1、冷彎沖頭共有27種彎心規格,全部采用燕尾裝配結構,具有結構簡單,安裝方便,的特點。
2、連接件是通過螺紋與主體連接的,該件可根據試驗機的規格選擇進行使用。
3、當所選用的彎心直徑小于35m/M時,應采用過度件連接,方法是將過度件裝于主體上,然后在過度件下端的燕尾槽處安裝彎心。
4、當所選用的彎心直徑 大于35m/m時,可直接將彎心安裝在主體上進行操作,這時不宜再用過度件連接。
三、冷彎沖頭安裝調試:
1、冷彎沖頭安裝前應將各部件清洗干凈,燕尾槽內的油污及雜質。
2、檢查各配合面有無毛刺及碰傷,如見應將其掉,并逐件進行試裝安配無阻礙現象即可。
3、根據試驗機的規格,選擇相應的連接件,并將其擰緊在主體上,將試驗機上的油缸下端的上壓板卸下,將彎心的連接件裝上并用緊定螺栓緊固好,然后按照《彎心選用表》,根據要作鋼筋的直徑及種類選擇好相應的彎心,并按要求進行安裝。
4、將要彎曲的鋼筋放于試驗機的支撐座上,并按規范規定,調整好兩支座的距離,這是要注意。
?、乓箯澬奈恢谜幱趦芍ё恼?,否則由于偏心,在呀彎過程中會產生很大的偏心力,損壞燕尾槽的原有配合精度而影響使用壽命,甚至將燕尾健折斷,而導致報廢。
⑵要使彎心與鋼筋互相垂直,以試驗結果的準確性。
四、冷彎沖頭使用注意事項:
1、彎心的園弧表面硬度很高,而燕尾處的硬度則相應的較低,為了燕尾槽的配合精度,在使用及搬運、存放時,要注意不要相互碰撞,以免燕尾變形而影響使用。
2、內外燕尾要經常清洗、涂油,長期不用 的彎心應清洗干凈并涂油放入箱內保存,以防生銹和碰撞。
