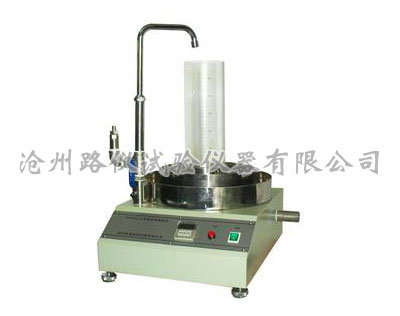

土工布透水性測定儀

一、土工布透水性測定儀概述：
　　土工布透水性測定儀用于測定各種類型土工布的透水性能，其性能符合GB/T15789-2005《土工布透水性能測試方法》標準中對儀器的要求。
二、土工布透水性測定儀原理：
　　土工布透水性測定儀在規定條件下，測定垂直通過單層土工布的水流量。
三、土工布透水性測定儀主要技術參數：
　　1. 大水頭壓差：250mmH2O(2450Pa)
　　2.夾持器內徑：ф50±0.5mm
　　3.試樣大厚度：20mm
　　4.時間計數器：0~99.99
　　5.溫度計范圍：0~50
　　6.量筒：1000mL(10mL)
　　7.電源：220v
　　8.儀器外形：400X500X850mm
　　9.重量：25kg
四、土工布透水性測定儀結構：
　　土工布透水性測定儀由機座，容器，夾持器，控制管路，控制電路等部分組成。
　　1，機座12前方裝有控制面板，面板上裝有【工作】按鍵8·時間計數器9，電源開關10，時間計數器可以進行時間設定。機座下面裝有4只可調墊腳13，調節墊腳使儀器保持水平。機座內裝有電磁閥，管路等元器件。
　　2，夾持器21通過定位支承銷19安放在內容器6內。內，外容器連成一體，各有出水口與管路連通，上夾持器與玻璃水位量筒4連成一體，下夾持器為一開圓孔壓板，通過壓緊螺母20壓緊下夾板，將試樣夾緊在夾持器中間。夾持器安放在定位支撐銷19上，水位量筒4有刻度一面朝面板方向，以方便觀察。
　　3、進水口18外接穩壓水源，流量控制開關5控制水流導通及流量大小，時間計數器控制電磁閥的動作轉換以確定溢出水口17或取水口11流出。按下[工作]鍵8后，時間計數器9開始計時，當時間計數器未達到設定值時，溢出水由取水口11排出，此時用容器將測試口流出水量全部收集，再用量筒測出收集水量；當時間計數器達到設定值時，電磁鐵動作，此時溢出水由排水口17排出。當實驗完畢后，打開放水口18開關，將儀器內的水排干。
