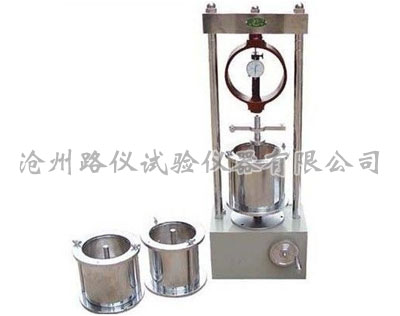

承載比試驗儀

一、承載比試驗儀用途：
　　承載比試驗儀用于在規定的試筒內制件后，對各種土和路面基層、底層材料進行承載比試驗?；旌狭系?!--***-->大粒徑應控制在25mm以內，大不超過40mm，是土工試驗必配儀器之一。
二、承載比試驗儀主要技術參數：
　　1、速度：1mm/min
　　2、大壓力：3T
　　3、貫 入 桿：端面直徑Φ50mm 長100mm
　　4、試筒內徑：Φ125mm 高170mm
三、承載比試驗儀使用方法
　　1、打開電源開關，儀器運轉，檢查儀器的工作狀況是否正常，檢查手柄進出，轉動是否正常，如正常可準備開始試驗。
　　2、按《公路路面基層材料試驗規程》JTJ075-85承載比試驗方法制取試件。
　　3、測量飽水膨脹量：
　　A、將經過濕氣的試件放在裝有調節桿的多孔板，在板上加足夠的載荷板，使試件面上的壓力等于該材料層上路面的壓力，
　　B、將試筒與多孔板一起放在水槽內（先不放水）并用拉桿將模具拉緊，安裝百分表，讀取初始讀數。
　　C、向水槽內放水，使自由進到試件的頂部，在飽水期間，槽內水應保持在試件的頂面以上25mm，通常試件要泡96小時，
　　D、在泡水時間到時，讀取百分表讀數，計算膨脹量。
　　AV=泡水后試件高度的變化/原試件高（120mm）
　　E、從水槽中取出試樣，倒出試樣上的水，靜置15分鐘讓其排水然后卸去附加載荷和多孔板，底板及濾紙，并承重M，以計算試件的及密度的變化。
　　4、貫入試驗：
　　A、將飽和水試驗終了的試件放到試驗儀升降盤上，調整貫入桿與測力環對中，在貫入桿周圍放置預定數量的載荷板。
　　B、先將貫入桿用手輪施加45N載荷，然后將測力環，測形變的百分表調整到零點。
　　C、加荷壓人手輪，記錄測力百分表某些讀數（20、40…..）時的貫入量，并注意貫入量為2.5mm，能有8各以上的讀數，總貫入量為2.5、50mm時的承載比：承載比C=單位壓力/7或10.5 。
